toshi | Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Betzy | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
AndyAC | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Eierbrikett | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Heidegeist | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
18.8.2023 - 10:06 Uhr 65 Posts InderMittesitzer |

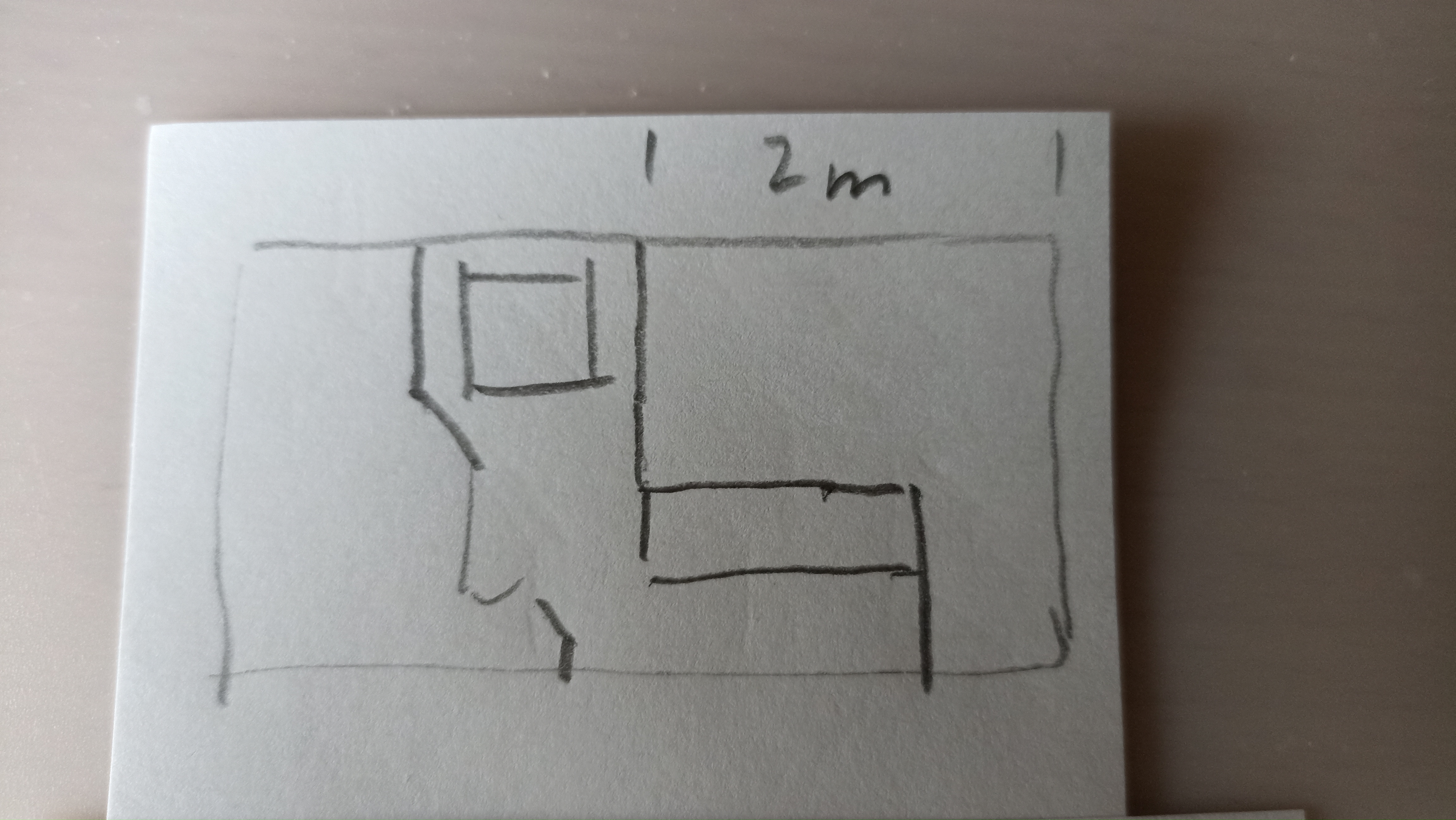

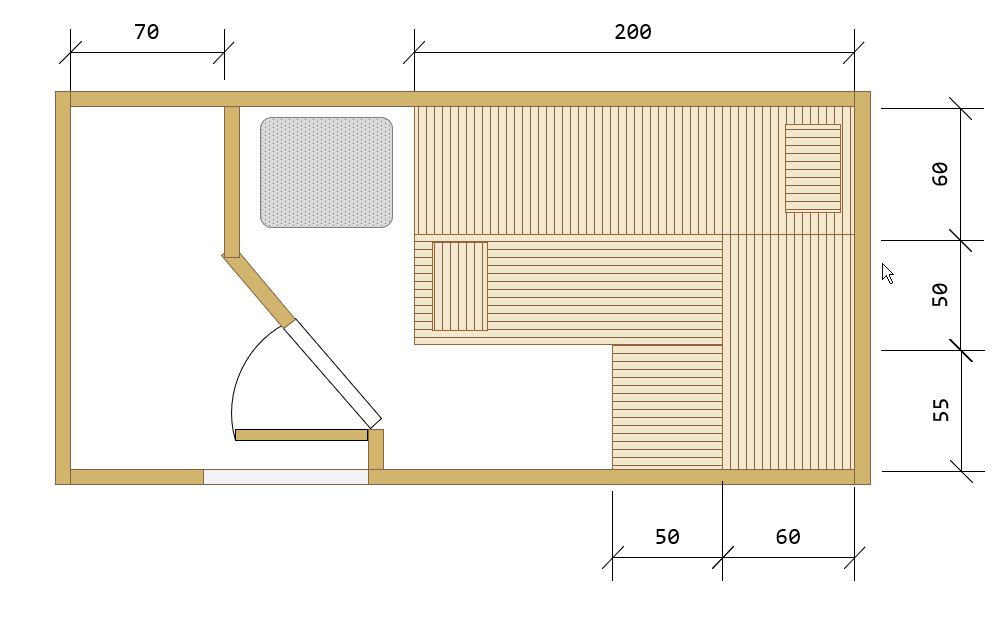

Moin, generell hängt natürlich alles davon ab, wie viele Personen meistens gleichzeitig die Sauna nutzen werden. Vorraum finde ich auch gut und wichtig. Wenn Du haupts. die Sauna alleine nutzt, kann man es so machen, wie Du planst. Aber dann würde ich die Sauna insgesamt kürzer machen, denn in Deinem Entwurf wäre die obere Bank ja ca. 2,80m lang oder so. Ich kenne nun Deine Körpergröße nicht :), aber so viel wirst Du zum Liegen wohl nicht brauchen. Und je weniger Volumen die Sauna hat, desto weniger Energie brauchst Du. Für zwei Personen reicht es zum Liegen schon nicht aus, unter keinen Umständen. Eine Person könnte liegen, müsste aber mit dem Kopf in der Nische liegen, damit die andere Person am Fußende sitzen kann. Ich würde den Vorschlag von Andy aufgreifen, aber zu einer L-Lösung tendieren. Eine große Fläche auf der oberen Bank wäre z.B. für meine/unsere Zwecke nicht geeignet, da ich zwar gerne oben, meine Frau aber lieber in der Mtte/unten liegt, wenn Sie denn mal mitkommt. In meinem groben Entwurf könnten zwei Personen liegen, eine oben, eine unten mit den Füßen unter der oberen Bank und noch eine Person auf dem kurzen Schenkel oben oder unten sitzen. Im Sitzen sollte Platz für vier oder notfalls noch mehr Personen sein. Über Eck ist auch kommunikativer (wenn gewünscht). Die Tiefe der Bänke kann nach Belieben sicher noch +/- 10-15cm angepasst werden. Die Lösung mit der Saunatür finde ich noch nicht optimal. Zwischen der Tür und der Ecke der unteren Bank wären gerade mal ca. 30cm Durchgang. Da sollte man immer einen Eisbeutel parat halten, für die blauen Flecken am Schienbein...vielleicht fällt ja jemandem noch was dazu ein. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Gruß Andreas Baufortschritt: Projekt Gartensauna |
hemmerling | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
21.8.2023 - 9:21 Uhr 91 Posts Saunaobensitzer |

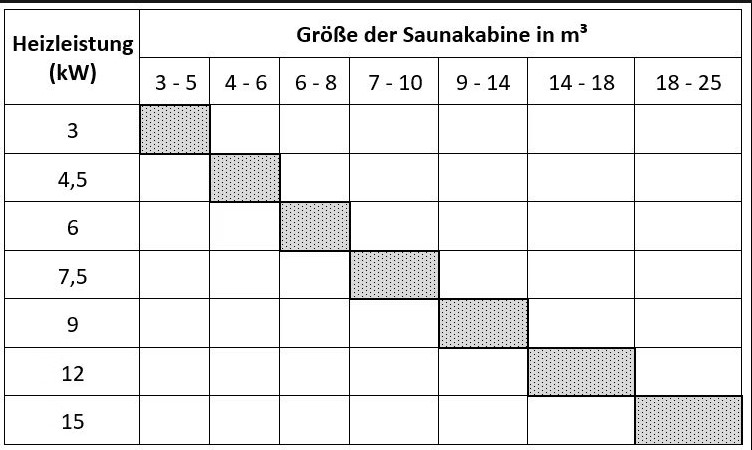

Hier das zweite Bild. Mike_h hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Liebe Grüße aus dem Frankenland |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
21.8.2023 - 19:15 Uhr 34 Posts Saunauntensitzer |
Danke vielmals für die Bilder! Das sieht gut aus mit der Umrandung! Viele Grüße! toshi |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
klaatu | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
hemmerling | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
27.8.2023 - 7:26 Uhr 91 Posts Saunaobensitzer |
Hay Hilft dies weiter mit der Sauna Tür https://www.saunasteine.de/saunazubehoer/sauna-selbstbau/saunatuer Liebe Grüße aus dem Frankenland |
Heidegeist | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
27.8.2023 - 16:06 Uhr 65 Posts InderMittesitzer |
Zitat von hemmerling:
Ja, deswegen schrieb ich selbst, dass mir die Lösung mit der Tür noch nicht gefällt. Mir ging es hauptsächlich um die Verkürzung der Liegefläche und den L-Vorschlag. MMn wäre allerdings ein Verlassen der Saunakabine mit diesem Anschlag im Zweifel schneller möglich. Ein Verlassen der Saunahütte allerdings nicht, da stimme ich zu. Anyway, toshi ist ja schon anders und für seine Zwecke besser unterwegs. Wie klaatu finde ich die versetzte Mittelwand allerdings auch nicht optimal. Vielleicht kann man beide "Teilwände" noch einander annähern: Für den Durchgang der Schiebetür unten sollten 70cm ausreichen, damit könnte die untere Teilwand etwas nach links rücken. (Die Tür zu unserem Gäste-WC hat eine lichte Durchgangsbreite von 70cm, bisher ist noch jede/r rein und wieder rausgekommen. Bei unserer Speisekammer sind es sogar nur 57cm. Ist gefühlt schon knapp, aber selbst das geht noch) Die obere Teilwand könnte dann auch noch ein paar cm nach rechts versetzt werden, sodass eine gerade Wand entsteht. Gruß Andreas Baufortschritt: Projekt Gartensauna |
Dodie99 | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
27.8.2023 - 21:43 Uhr 270 Posts Lord Sauna |
Zitat von Mike_h:
Ein 9KW Ofen braucht zwar lediglich eine 16 Ampere Absicherung, wo rein aus dieser Sicht 2,5mm² ausreichen, bei einer längeren Leitung unter Umständen trotzden 4mm² verlegt werden müsten. et kütt wie et kütt un et hätt noch immer jot jejange |
Mike_h | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
28.8.2023 - 7:20 Uhr 91 Posts Saunaobensitzer |
Hay Wenn Du schon dies mit der Länge ansprichst, dann solltest Du auch eine Länge angeben. Nur so zum besseren Verständnis. Liebe Grüße aus dem Frankenland |
Dodie99 | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
28.8.2023 - 22:35 Uhr 270 Posts Lord Sauna |
Bei der Länge geht es darum, den maximal zulässigen Spannungsfall von 3% zwischen Meßeinrichtung und Verbraucher einzuhalten. Ist die Elektroverteilung direkt beim Zähler, kannst du ca 58m für eine 400V / 16A / 2,5mm² Drehstromleitung annehmen. Ist es eine Unterverteilung, welche entfernt vom Zähler montiert ist, müssen die Teilstrecken entsprechend berechnet und addiert werden. Daher ist eine Allgemeingültige Längenangabe nicht möglich. Liegt aber im Grunde im Verantwortungsbereich der Fachkraft, welche den Anschluß vornehmen muß und dafür haftet. et kütt wie et kütt un et hätt noch immer jot jejange |
Betzy | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
29.8.2023 - 6:05 Uhr 727 Posts Saunameisterin |
Bei Längen für den höheren Querschnitt geht man in der allegemeinen Verlegung von ca. 10 Meter aus. Wohlgemerkt den kompletten Kabelverlauf und nicht Luftlinie. Es gibt noch ein paar andere Begebenheiten, zb. Verlegung in einer Dämmung, aber den Fall haben wir hier ja nicht. Was zu berücksichtigen ist, beim Aufheizen ist eine gewisse Zeit eine hohe Last angeschlossen. Da kommt dann noch der Gleichzeitigkeitfaktor ins Spiel, den normalerweise für den Hausgebrauch rechnet man nur mit einer Einschaltdauer von ca. 30 Minuten. Nebenbei, der Saunabau kostet richtig Geld, da ist der Posten Kabel wohl einer der geringenen Kosten. Gruß Betzy |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
2.9.2023 - 13:28 Uhr 34 Posts Saunauntensitzer |
Zitat von klaatu:
Die Außenmaße sind schon fix. Ich bin noch nicht sicher, wieviel nach den Aufbau der Dämmung und Innenverkleidung noch bleibt. Wenn ich auf 2m gehe, sinds nachher vielleicht nur noch 1,90.... und ich bin 1,85m groß. Normal ausstrecken würde ich mich schon gern können. Aber es ist richtig, komplizierter wirds sicher. Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
2.9.2023 - 13:35 Uhr 34 Posts Saunauntensitzer |
Zitat von hemmerling:

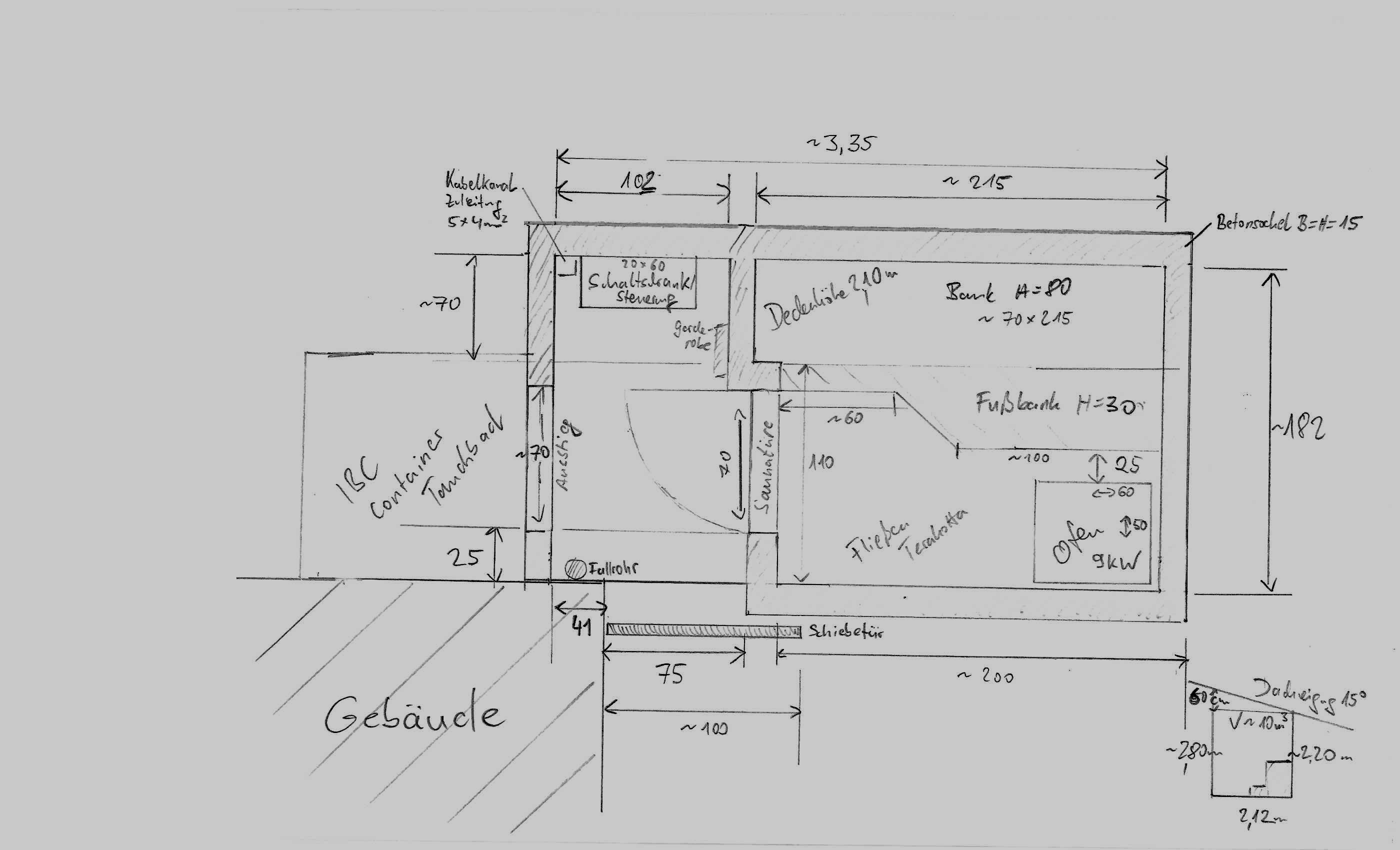

Danke vielmals für die Kommentare, Bilder mache ich später noch. Das mit dem Tauchbecken war so eine Idee von mir, hatte da neulich ein YT Video gesehen, und ich habe noch einen Container über. Demnach richtig, der Durchgang nach links ist der Ausstieg zum "IBC Tauchbecken". Aber das gehe ich an, sobald das Haus fertig ist, sicher nicht mehr dieses Jahr. Im Schaltschrank hab ich gern Platz, aufs Dach kommen noch 2-3 Solarmodule und die Steuerung wollte ich selber bauen, das ist dann nicht mehr so kompakt :) Zuluft / Abluft ist ein wichtiges Thema, da kenne ich mich gar nicht aus. Stimmt es, die Zuluft soll von unten unter dem Ofen rein und Diagonal dazu oben abgeführt werden? Brauch man eine Zwangsbe-/Entlüftung mit Ventilator zur schnellen Abfuhr der feuchten warmen Luft nach dem Saunagang? Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
2.9.2023 - 13:38 Uhr 34 Posts Saunauntensitzer |
Zitat von Dodie99:
Genau, ich hätte noch gern Außenbeleuchtung/Steckdose und einen Wechselrichter betrieben, die Leitung ist etwas länger und wenn man da den Spannungsfall rechnet, waren 2,5mm2 marginal. Da gehe ich lieber auf Nummer sicher und nehme einen Querschnitt größer. Die Absicherung ist auch 3x B16A. Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
2.9.2023 - 13:40 Uhr 34 Posts Saunauntensitzer |
Btw, darf ich bitte um eine Empfehlung der Türbreite bitten? Reichen die 60cm für normal gebaute Menschen oder denkt ihr 70 oder 80cm wären sinnvoller? Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
3.9.2023 - 11:31 Uhr 34 Posts Saunauntensitzer |
Anbei mal ein paar aktuelle Photos von der "Baustelle" und dem umgebenden Gelände. (1) vom äußeren Rand der Bodenplatte Richtung Haus toshi hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
3.9.2023 - 11:32 Uhr 34 Posts Saunauntensitzer |

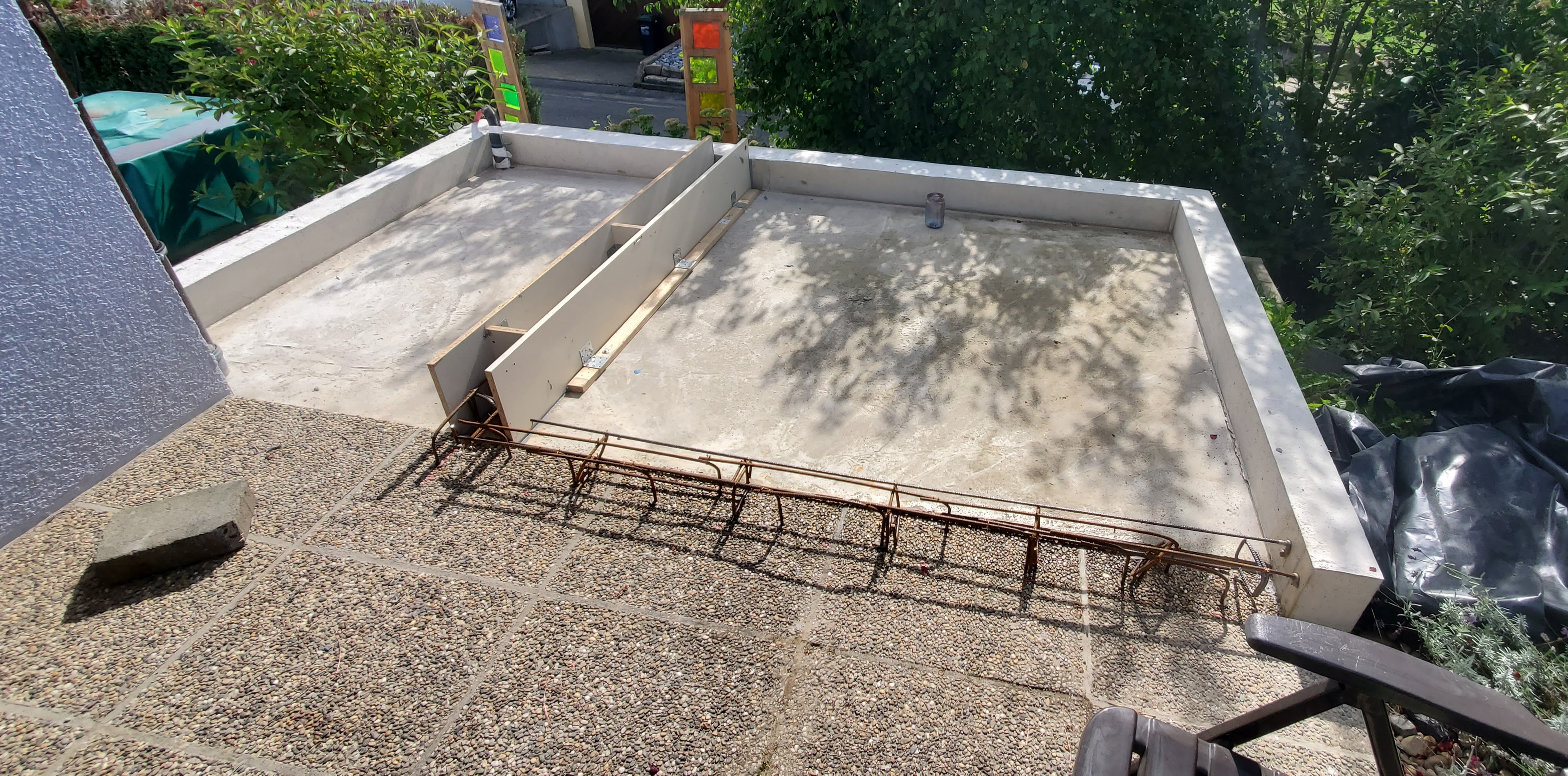

(2) von der Terasse, links der "Vorraum" toshi hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Viele Grüße! toshi |
toshi | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
3.9.2023 - 11:33 Uhr 34 Posts Saunauntensitzer |

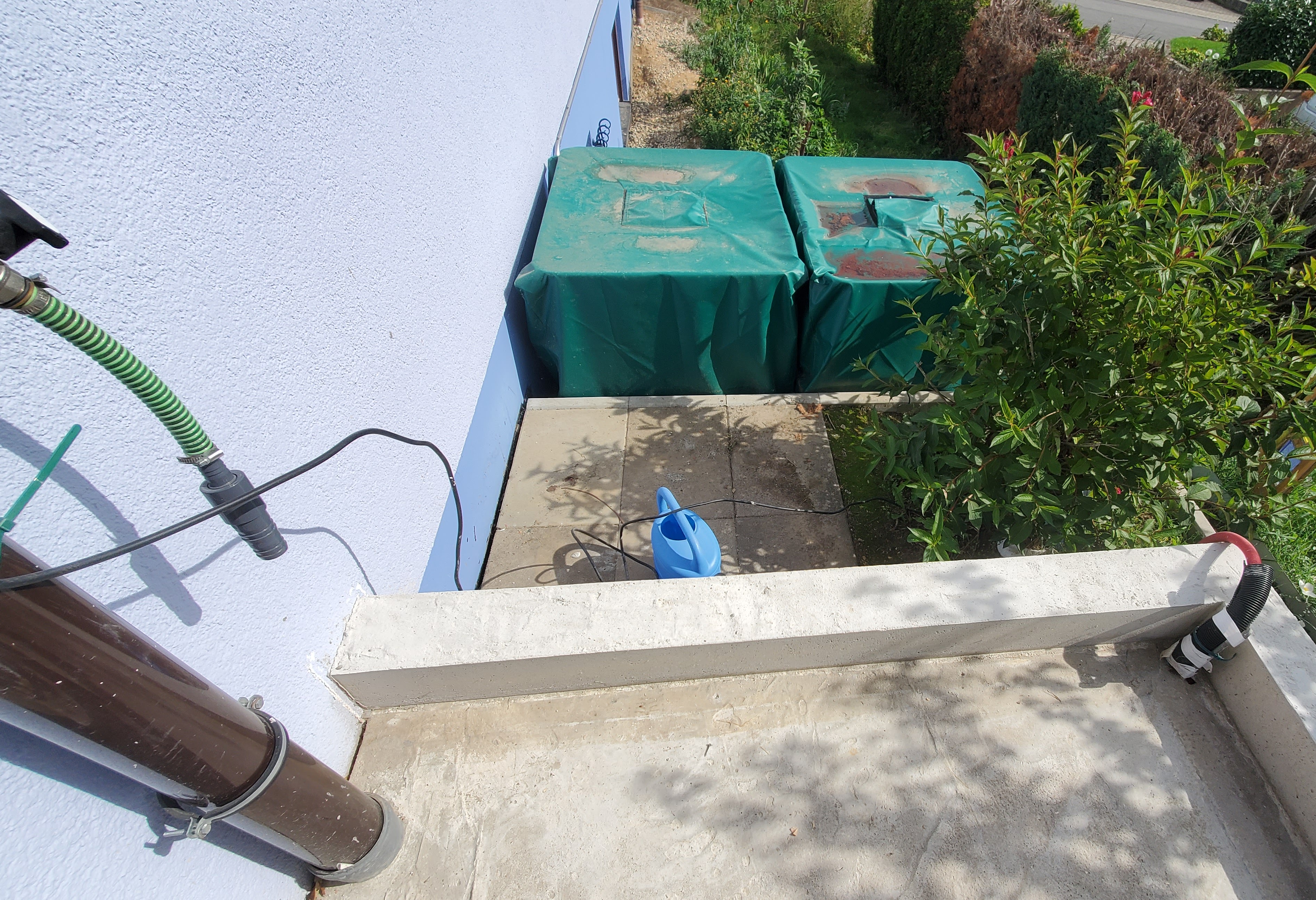

(3) Blick vom späteren Vorraum zum Platz wo das "IBC Tauchbecken" hinkönnte. toshi hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Viele Grüße! toshi |
Heidegeist | Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
4.9.2023 - 6:11 Uhr 65 Posts InderMittesitzer |
Zitat von toshi:
Hallo Stephan, ein ähnliches Problem habe ich auch. Die Elementsauna die ich zzt. aufbaue, hatte vorher ein lichtes Innenmaß von 1,88m. Ich bin 1,90m lang. Ich habe am WE die Sauna also etwas verbreitert (Bilder folgen in meinem Bauthread), sodass sie nun ein lichtes Innenmaß von 1,97m hat. Probeliegen auf dem Fußboden hat ergeben, dass ich nun ausreichend bequem liegen kann. 3cm mehr könnten freilich nicht schaden, aber ich werde es nun so lassen. Als Faustregel leite ich aus dieser Erfahrung ab: Wenn Du zu Deiner Körpergröße 10cm addierst, sollte das ausreichen. Gruß Andreas Baufortschritt: Projekt Gartensauna |
